Scansense 传感器产品
2020-09-23
浏览量：640
上海精卫电子有限公司是挪威Scansense在中国的总代理。自1986年以来，ScanSense已发展成为全球主要的压力和受力传感器开发商和制造商，ScanSense传感器适用于苛刻的应用和环境,有各种系列受力传感器、压力传感器、水下温压传感器和防爆压力传感器。
Scansense LS-3410-CL 受压传感器
Scansense LS-3410-SP 高精度销轴传感器
■用于高压应用
水下温压传感器 PS30
■用于海底压力应用
技术信息：

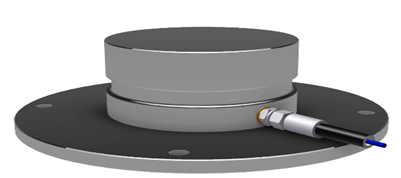

Scansense LS-3410-CL 受压传感器
OEM压缩负载传感器LS-3410-CL系列
坚固耐用的设计专门用于恶劣和具有挑战性的海上环境，如平台，船舶，钻机和钻井应用。
双电子冗余信号
范围可达1200公吨
符合IIC T5和IEC Ex认可的不锈钢
LS-3410-CL是一款经过良好验证的4-20mA输出压缩负载传感器，在恶劣和危险环境中具有快速响应时间、高精度和长寿命性能。
这些传感器在设计上的巨大灵活性和长期的现场验证解决方案，使其深受油气行业客户的欢迎。该传感器是数字校准与模拟4-20mA输出信号在两个导体的配置。电子器件被模压并封装在传感器内部，被证明是解决EMC、潜在泄漏和长寿命性能的最佳方案。
典型的应用于:
海上钻井
海上生产
称重系统
绞车
技术参数
| Full scale load | 0 – 1T… 1200T |
| Maximum load at 20°C (Test Load) | 0T – 25T Full scale range x 2 |
| 25T – 180T Full scale range x 2 to x 1.33 | |
| 180T – 1200T Full scale range x 1.33 | |
| Temperature Range | -20°C to 80°C |
| Linearity | ± 0.2% of full scale |
| Total accuracy at ambient temperature: |
± 0.5% of full scale 0 - 1T …. 300T ± 1 % of full scale 0 - 300T … 1200T |
| TCS (Thermal Compensated Sensitivity) | Typical 0.03% full scale x (temp. - amb) |
| Output Current | 4-20mA, Current Loop |
| Supply Voltage | 12-28 VDC |
| Electrical connection | 2 wire |
| Response time | Less than 13ms |
| Power supply regulation | Yes |
| Voltage Spike Protection | Yes |
| Polarity protection | Yes |
| Insulation test | 50 V DC (RMS) > 1GΩ |
| Sealing | IP68 / Submersible upon request |
| Material | Stainless steel |
| Intrinsic Safe Code | Ex ia IIC T4 Ga -45°C |
电气连接
电缆:
恶劣环境液压软管保护电缆
电缆ӦLFLEX
电缆MOR Polyrad海底电缆
连接器
Gisma(钛)Souriau(黄铜)
Souriau(镀镍黄铜)Glenair(不锈钢)

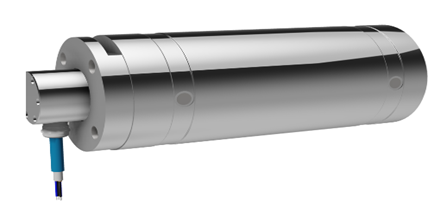

Scansense LS-3410-SP 高精度销轴传感器
坚固耐用的设计专门用于恶劣和具有挑战性的海上环境，如平台，船舶，钻机和钻井应用。
冗余信号双电子
范围可达1200公吨
IP68，可根据要求潜水
符合IIC T4, ATEX和IEC认证的不锈钢
LS-3410-SP是一款经过良好验证的4-20mA输出剪切针变送器，在恶劣和危险环境中具有快速响应时间，高精度和长寿命性能。电子器件被模压并封装在传感器内部，被证明是解决EMC、潜在泄漏和长寿命性能的最佳方案。
超过1000个定制设计的版本存储在我们的数据库中。这些传感器在设计上的巨大灵活性和长期的现场验证解决方案，使其深受油气行业客户的欢迎。该传感器是数字校准与模拟4-20mA输出信号在两个导体的配置。
应用于：
海上钻井
境外生产起重机
绞车
系泊系统
技术参数
| Full scale load | 0 - 5T… 1200T |
| Maximum load at 20°C (Test Load) | 0T ... 25T Full scale range x 2 |
| 25T … 180T Full scale range x 2 to x 1.33 | |
| 180T … 1200T Full scale range x 1.33 | |
| Temperature Range | -45°C to 80°C |
| Linearity | ± 0.5% of full scale |
| Total accuracy at ambient temperature: | ± 1% of full scale |
| TCS (Thermal Compensated Sensitivity) | Typical 0.03% full scale x (temp. - amb) |
| Output Current | 4-20mA, Current Loop |
| Supply Voltage | 12-28 VDC |
| Electrical connection | 2 wire |
| Response time | Min.13ms |
| Power supply regulation | Yes |
| Voltage Spike Protection | Yes |
| Polarity protection | Yes |
| Insulation test | 50 V DC (RMS) > 1GΩ |
| Sealing | IP68 / Submersible upon request |
| Material | Stainless steel |
| Intrinsic Safe Code | Ex ia IIC T4 Ga -45°C |
电气连接
电缆:
恶劣环境液压软管保护电缆
电缆ӦLFLEX
电缆MOR Polyrad海底电缆
连接器
Gisma(钛)Souriau(黄铜)
Souriau(镀镍黄铜)Glenair(不锈钢)

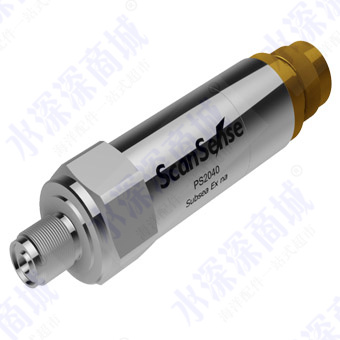

■用于高压应用
■总准确度 < 0.25 % FS
■快速响应时间（2ms）
■本质安全
■Atex Ex 和 IECEx 分类
■在恶劣环境中使用
■超过 15 年的现场验证
■飞溅区和水下使用

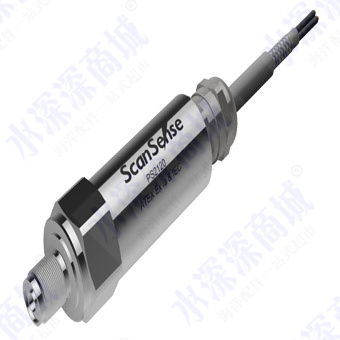

PS-2000 系列是经过充分验证的 4-20mA 输出压力传感器，在恶劣和危险环境中具有快速响应时间、高精度和长寿命性能。采用薄膜压力测量技术，溅射在Scan-Sense 设计的隔膜，电子束焊接到入口，在长寿命和高压应用的动态和静态测量中表现出色。设计和材料选择都为腐蚀性介质提供了持久的服务，并符合在腐蚀性环境中运行的材料的国际公认标准。Scan-Sense 的 PS-2120 经过数字校准和温度补偿，在两导体配置中使用模拟 4-20mA 输出信号。广泛的压力和温度循环测试确保该压力传感器成为石油和天然气行业的正确选择。
典型应用有：
■海上钻井
■离岸生产
■天然气和石化工艺
■起重、泵等液压系统
■飞溅区和水下使用
技术信息：
| 压力范围 | 0-10 ... 1200 bar (g) |
| 总准确度 | ± 0,25% of Full Scale (± 0,5% FS Range < 0 - 40bar) |
| 长期漂移 | < ± 0,1% of Full Scale / Year |
| 输出信号 | 4 - 20mA (2-wire configuration) |
| 电源电压 | 10 - 28Vdc |
| 典型的响应时间 | < 2ms |
| 安全过压 | ≤ 1,5 x Full Scale (or up to 1500 bar) |
| 爆裂压力 | > 3 x Full Scale |
| 环境温度 | -20°C to + 80°C |
| 介质温度 | -40°C to + 120°C |
| 储存温度 | -40°C to + 125°C |
| 保护 | 侵入式防护 IP68 (Type P) 高压氧 100bar/ 1000米 深 (Type J ) 反极性保护( All ) |
| 安全等级 | CE marking according to EU’s EMC directives Atex directive 94/9EC (Dnv): Ex ia IIC T4 IECEx (NEMKO): Ex ia IIC T4 Ga |
| 压力接头 | Male ¼” BSP |
| 电连接 | 电缆 (Top side version): 蓝色电线: 电源 (+), 棕色电线: 信号 (-) M12 round connector with signal cable Souriau M10-Series/ Jupiter (Subsea version): -Pin 1 电源 (+), Pin 2: Signal (-), Pin 3 NA |
| 材料 | 接液部件: Hastelloy C22 传感器外壳: 316 级不锈钢 |
| 重量 | 0,28 Kg (0.62 lb) 不包括电缆 |
| 文件 | 校准和防爆证书 |

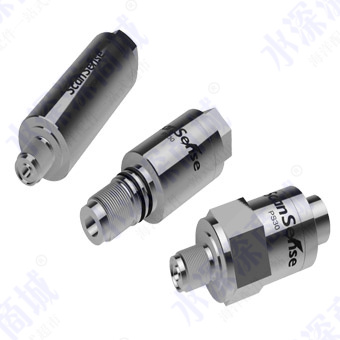

水下温压传感器 PS30
■用于海底压力应用
■高达 < 0.05 % FS 的总准确度
■低功耗
■范围从 0-10 到 0-1200 Bar
■包括温度输出
■在恶劣环境中使用
■ASCII 协议接口 TTL level
■可进行调零
■超过 15 年的现场验证
PS30 是一款久经考验的海底压力和温度变送器，具有高精度、高分辨率和低功耗的特点。 它通常用于具有挑战性的海底应用和深度测量。通过使用薄膜压力测量技术，溅射在Scan-Sense 隔膜，电子束焊接到压力端口，它在动态和静态测量方面都非常出色，适用于长寿命和高压应用，即使在恶劣的环境中也是如此。它的电允许定制各种参数和针对特定应用进行了优化：波特率、报警限制、采样率和激励电压。 传感器校准的温度范围和压力范围是子元件在生产过程中设置的。PS30 经过数字校准和温度补偿，是电池供电应用的正确选择。
技术人员根据以下要求组装、校准和测试产品：
Scan-Sense 在设计和交付的所有阶段为客户提供高水平的服务。
典型应用有：
■ROV和AUV
■转发器
■潜水装备
■拖网传感器
技术信息：
| 压力范围 | 0-10 ... 1200 bar (SG) |
| 总准确度 | ± 0,1% FS 在补偿温度范围内 |
| 长期漂移 | < ± 0,1% of FS / 年 (在 SW 中使用零调整删除) |
| 输出信号 | ASCII on TTL level, 连续输出或应要求 |
| 波特率 | 9600 b/s (others on request) |
| 采样率 | 13 samples / sec |
| 解析度 启动时间 |
FS / 40 000 typical 从上电到稳定 2 秒 |
| 励磁电压 | 5,7 – 15 Vdc |
| 电流消耗 | < 2mA |
| 安全过压 | ≤ 1,5 x Full Scale (or up to 1500 bar) |
| 爆裂压力 | > 3 x Full Scale |
| 标准 经补偿后的温度 | +5°C to + 60°C |
| 储存温度 | -40°C to + 80°C |
| 压力接头 | Male ¼” BSP |
| 电连接 | Molex KK® 254 Crimp Housing PN: 22-01-2045 |
| 材料 | 接液部件：Hastelloy C22 传感器外壳：316 级不锈钢 |
| 重量 | 0,25 Kg (0.55 lb) 不包括电缆 |
| 文件 | 校准证书 |
